GHSD 750 系列

回彈式直流供電LVDT位移傳感器

特點

? 量程±0.050英寸~±2.0英寸

? 內線接頭，配插座

? ±15V直流輸入，

0~±10V準直流輸出

? 重復性 0.000025英寸

? 非線性優于±0.25%(全量程)

? 密封達到IEC IP-68防護等級

應用領域

? 工業測量系統

? 電子刻度顯示

? 金屬制品產品計量

? 材料測試儀器

? 大型軸TIR測量

產品介紹

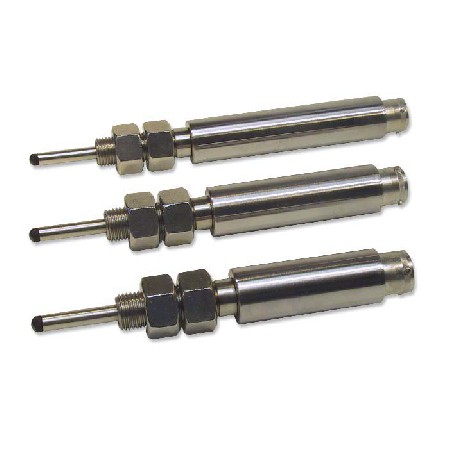

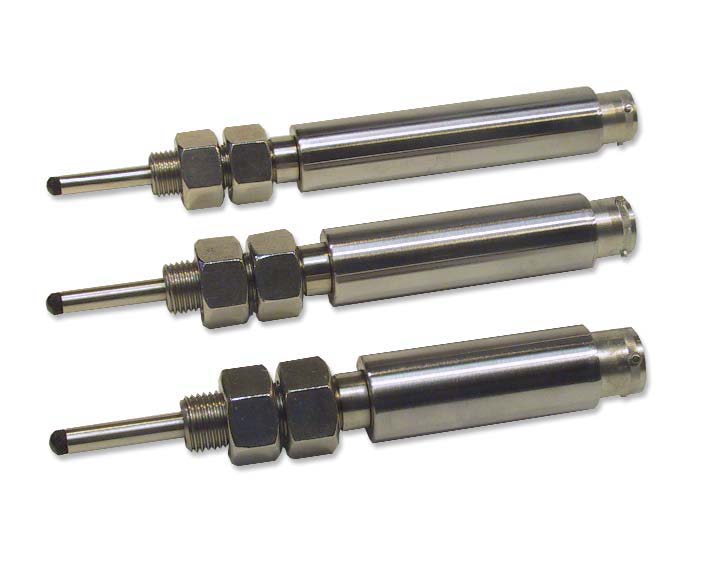

　　馬可傳感器公司推出的GHSD 750系列是3/4英寸直徑回彈式直流供電LVDT，為廣大的位置測量和尺寸計量應用而設計。這些堅固的全密封傳感器為全不銹鋼結構，適合普通工業應用。線圈密封達IEC標準IP-68級，適應惡劣環境。電子端穿過密封的軸向接頭，配插頭。

　　傳感器包括一個彈簧軸與支撐和連接LVDT鐵芯的精密軸承相連。使用精密軸承使測量重復性達到0.000025英寸（0.6微米）甚至更好。測量軸完全由彈簧以標稱力度（6~20盎司）驅使。提供的標準AGD9號探頭是用鍍鉻硬化工具鋼做的?？赏耆c其他AGD探頭互換。

　　內置電子使位置傳感器以直流供電工作并產生一個預校準的直流輸出。GHSD 750系列的設計可與許多PLC、數字顯示器、A/D轉換器、及QC數據采集系統相配。

　　可選量程從±0.050英寸（±1.25毫米）至±2.00英寸（±50.0毫米），最大線性誤差為滿量程輸出的±0.25%（采用統計學上最小二乘法生成的最佳直線）。

　　為了安裝簡易，GHSD 750外殼的前端有一個1/2-20 UNF 2A螺紋，允許用戶將LVDT安裝在有相配螺紋的部件上或用隨貨提供的兩個六角螺母。這樣使包裝使用現成，測量頭的量程更長。
